Kolíky pružné válcové v provedení pro vysoké zatížení. Kolíky pružné DIN 1481 mají válcové tělo se štěrbinou.
Kolík pružný je hojně využívaný ke vzájemnému spojení dvou nebo více konstrukčních prvků.
Největší uplatnění však mají průžné kolíky ve strojírenském průmyslu, převážně u silně namáhaných spojů.
V krajním případě, lze kolík DIN 1481 využít pro omezení pohybu lehkých šroubových spojů.
Materiál: 50Mn/65Mn - černý povrch - pružinová ocel
Alternativní název: zajišťovací pružný kolík / pérový kolík / kolík pružný válcový se štěrbinou

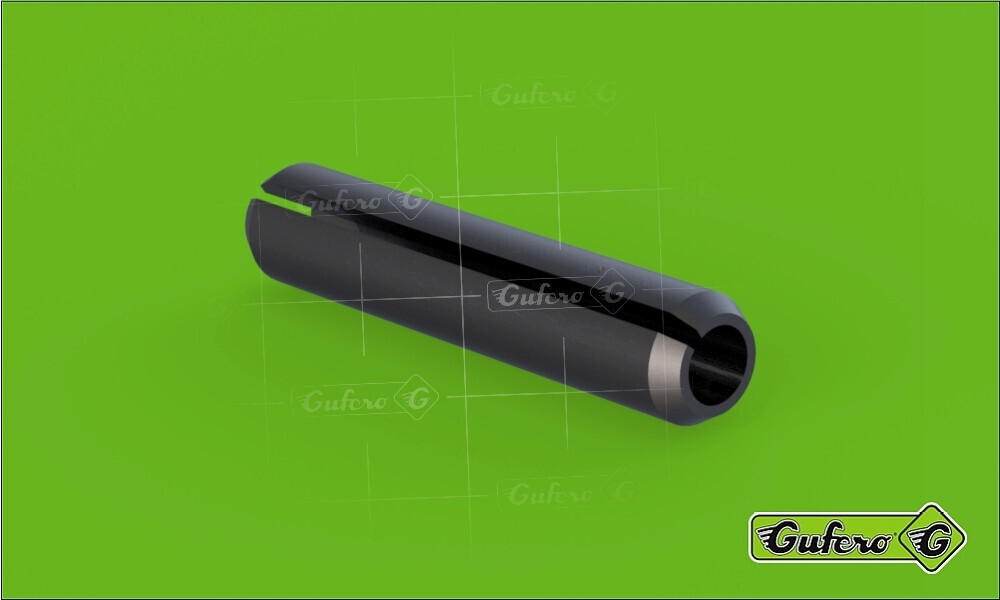

Pružný kolík je dutý a podélně rozříznutý. Ve volném stavu má větší průměr než je průměr díry. Díra nemusí mít přesný vystružený otvor. Používá se běžně ve strojírenství, často u silně namáhaných spojů a všude tam, kde je vyžadováno pevné a spolehlivé spojení.
Výhodou pružných kolíků je tedy velmi dobré spojení součástí a pro přípravu díry je výhodou vysoká míra tolerance otvoru. Pružný kolík umožňuje případnou demontáž, kterou lze provádět opakovaně bez poškození jakosti materiálu.
Pružné kolíky se vyrábějí z pružinové oceli třídy 12 nejčastěji typu 12 071, 12 090, případně z nerezové oceli.
Norma | DIN1481 |

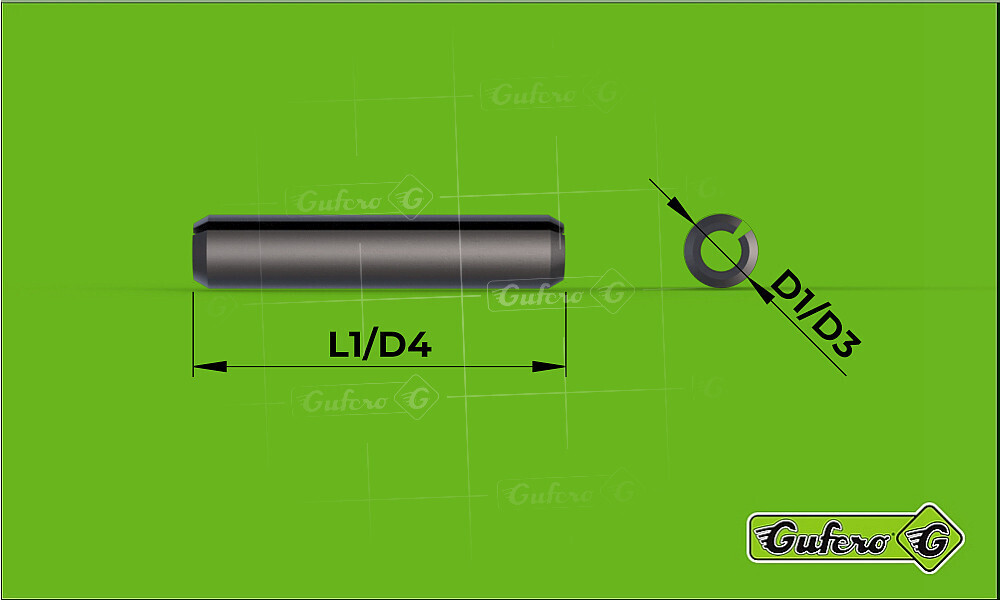

Kód | Název | Délka (L1) (mm) | Max. průměr otvoru (D3) (mm) | Průměr kolíku (D1) (mm) | Průměr svorníku (D4) (mm) | Cena bez DPH | Do košíku |
---|---|---|---|---|---|---|---|
325302 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 10 | 10 | 1.5 | 1.5 | 10 | 0,16120 Kč | Množstevní slevy Od 1 ks 0,28209 Kč Od 1000 ks 0,20150 Kč Od 2000 ks 0,16120 Kč |
325303 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 12 | 12 | 1.5 | 1.5 | 12 | 0,16120 Kč | Množstevní slevy Od 1 ks 0,28209 Kč Od 1000 ks 0,20150 Kč Od 2000 ks 0,16120 Kč |
325304 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 14 | 14 | 1.5 | 1.5 | 14 | 0,16120 Kč | Množstevní slevy Od 1 ks 0,28209 Kč Od 1000 ks 0,20150 Kč Od 2000 ks 0,16120 Kč |
325305 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 16 | 16 | 1.5 | 1.5 | 16 | 0,16120 Kč | Množstevní slevy Od 1 ks 0,28209 Kč Od 1000 ks 0,20150 Kč Od 2000 ks 0,16120 Kč |
325306 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 18 | 18 | 1.5 | 1.5 | 18 | 0,17239 Kč | Množstevní slevy Od 1 ks 0,30168 Kč Od 1000 ks 0,21549 Kč Od 2000 ks 0,17239 Kč |
325307 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 20 | 20 | 1.5 | 1.5 | 20 | 0,19030 Kč | Množstevní slevy Od 1 ks 0,33303 Kč Od 1000 ks 0,23788 Kč Od 2000 ks 0,19030 Kč |
325308 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 22 | 22 | 1.5 | 1.5 | 22 | 0,19030 Kč | Množstevní slevy Od 2000 ks 0,19030 Kč |
325309 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 25 | 25 | 1.5 | 1.5 | 25 | 0,19142 Kč | Množstevní slevy Od 2000 ks 0,19142 Kč |
325310 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 28 | 28 | 1.5 | 1.5 | 28 | 0,19310 Kč | Množstevní slevy Od 2000 ks 0,19310 Kč |
325311 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 30 | 30 | 1.5 | 1.5 | 30 | 0,20205 Kč | Množstevní slevy Od 2000 ks 0,20205 Kč |
325312 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 32 | 32 | 1.5 | 1.5 | 32 | 0,21101 Kč | Množstevní slevy Od 2000 ks 0,21101 Kč |
325313 ![]() | Pružný kolík OCEL černěno DIN1481 - 1,5 x 35 | 35 | 1.5 | 1.5 | 35 | 0,22948 Kč | Množstevní slevy Od 2000 ks 0,22948 Kč |
325314 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 6 | 6 | 2 | 2 | 6 | 0,16120 Kč | Množstevní slevy Od 1 ks 0,28209 Kč Od 1000 ks 0,20150 Kč Od 2000 ks 0,16120 Kč |
325315 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 8 | 8 | 2 | 2 | 8 | 0,16120 Kč | Množstevní slevy Od 1 ks 0,28209 Kč Od 1000 ks 0,20150 Kč Od 2000 ks 0,16120 Kč |
325316 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 10 | 10 | 2 | 2 | 10 | 0,16120 Kč | Množstevní slevy Od 1 ks 0,28209 Kč Od 1000 ks 0,20150 Kč Od 2000 ks 0,16120 Kč |
325317 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 12 | 12 | 2 | 2 | 12 | 0,17239 Kč | Množstevní slevy Od 1 ks 0,30168 Kč Od 1000 ks 0,21549 Kč Od 2000 ks 0,17239 Kč |
325318 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 14 | 14 | 2 | 2 | 14 | 0,17239 Kč | Množstevní slevy Od 1 ks 0,30168 Kč Od 1000 ks 0,21549 Kč Od 2000 ks 0,17239 Kč |
325319 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 16 | 16 | 2 | 2 | 16 | 0,17239 Kč | Množstevní slevy Od 1 ks 0,30168 Kč Od 1000 ks 0,21549 Kč Od 2000 ks 0,17239 Kč |
325320 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 18 | 18 | 2 | 2 | 18 | 0,19366 Kč | Množstevní slevy Od 1 ks 0,33890 Kč Od 1000 ks 0,24207 Kč Od 2000 ks 0,19366 Kč |
325321 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 20 | 20 | 2 | 2 | 20 | 0,19366 Kč | Množstevní slevy Od 1 ks 0,33890 Kč Od 1000 ks 0,24207 Kč Od 2000 ks 0,19366 Kč |
325322 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 22 | 22 | 2 | 2 | 22 | 0,19366 Kč | Množstevní slevy Od 1 ks 0,33890 Kč Od 1000 ks 0,24207 Kč Od 2000 ks 0,19366 Kč |
325323 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 25 | 25 | 2 | 2 | 25 | 0,21549 Kč | Množstevní slevy Od 1 ks 0,37710 Kč Od 1000 ks 0,26936 Kč Od 2000 ks 0,21549 Kč |
325324 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 28 | 28 | 2 | 2 | 28 | 0,21549 Kč | Množstevní slevy Od 1 ks 0,37710 Kč Od 1000 ks 0,26936 Kč Od 2000 ks 0,21549 Kč |
325325 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 30 | 30 | 2 | 2 | 30 | 0,21549 Kč | Množstevní slevy Od 1 ks 0,37710 Kč Od 1000 ks 0,26936 Kč Od 2000 ks 0,21549 Kč |
325326 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 32 | 32 | 2 | 2 | 32 | 0,21549 Kč | Množstevní slevy Od 1 ks 0,37710 Kč Od 1000 ks 0,26936 Kč Od 2000 ks 0,21549 Kč |
325327 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,0 x 35 | 35 | 2 | 2 | 35 | 0,22948 Kč | Množstevní slevy Od 1 ks 0,40159 Kč Od 1000 ks 0,28685 Kč Od 2000 ks 0,22948 Kč |
325328 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 6 | 6 | 2.5 | 2.5 | 6 | 0,17239 Kč | Množstevní slevy Od 2000 ks 0,17239 Kč |
325329 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 8 | 8 | 2.5 | 2.5 | 8 | 0,17239 Kč | Množstevní slevy Od 1 ks 0,30168 Kč Od 1000 ks 0,21549 Kč Od 2000 ks 0,17239 Kč |
325330 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 10 | 10 | 2.5 | 2.5 | 10 | 0,17239 Kč | Množstevní slevy Od 1 ks 0,30168 Kč Od 1000 ks 0,21549 Kč Od 2000 ks 0,17239 Kč |
325331 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 12 | 12 | 2.5 | 2.5 | 12 | 0,19366 Kč | Množstevní slevy Od 1 ks 0,33890 Kč Od 1000 ks 0,24207 Kč Od 2000 ks 0,19366 Kč |
325332 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 14 | 14 | 2.5 | 2.5 | 14 | 0,19366 Kč | Množstevní slevy Od 1 ks 0,33890 Kč Od 1000 ks 0,24207 Kč Od 2000 ks 0,19366 Kč |
325333 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 16 | 16 | 2.5 | 2.5 | 16 | 0,19366 Kč | Množstevní slevy Od 1 ks 0,33890 Kč Od 1000 ks 0,24207 Kč Od 2000 ks 0,19366 Kč |
325334 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 18 | 18 | 2.5 | 2.5 | 18 | 0,21549 Kč | Množstevní slevy Od 1 ks 0,37710 Kč Od 1000 ks 0,26936 Kč Od 2000 ks 0,21549 Kč |
325335 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 20 | 20 | 2.5 | 2.5 | 20 | 0,21549 Kč | Množstevní slevy Od 1 ks 0,37710 Kč Od 1000 ks 0,26936 Kč Od 2000 ks 0,21549 Kč |
325336 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 22 | 22 | 2.5 | 2.5 | 22 | 0,22388 Kč | Množstevní slevy Od 1 ks 0,39180 Kč Od 1000 ks 0,27985 Kč Od 2000 ks 0,22388 Kč |
325337 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 25 | 25 | 2.5 | 2.5 | 25 | 0,23676 Kč | Množstevní slevy Od 1 ks 0,41432 Kč Od 1000 ks 0,29595 Kč Od 2000 ks 0,23676 Kč |
325338 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 28 | 28 | 2.5 | 2.5 | 28 | 0,24739 Kč | Množstevní slevy Od 1 ks 0,43293 Kč Od 1000 ks 0,30924 Kč Od 2000 ks 0,24739 Kč |
325339 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 30 | 30 | 2.5 | 2.5 | 30 | 0,24739 Kč | Množstevní slevy Od 1 ks 0,43293 Kč Od 1000 ks 0,30924 Kč Od 2000 ks 0,24739 Kč |
325340 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 32 | 32 | 2.5 | 2.5 | 32 | 0,25859 Kč | Množstevní slevy Od 1 ks 0,45252 Kč Od 1000 ks 0,32323 Kč Od 2000 ks 0,25859 Kč |
325341 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 35 | 35 | 2.5 | 2.5 | 35 | 0,26922 Kč | Množstevní slevy Od 1 ks 0,47113 Kč Od 1000 ks 0,33652 Kč Od 2000 ks 0,26922 Kč |
325342 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 40 | 40 | 2.5 | 2.5 | 40 | 0,26922 Kč | Množstevní slevy Od 1 ks 0,47113 Kč Od 1000 ks 0,33652 Kč Od 2000 ks 0,26922 Kč |
325343 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 45 | 45 | 2.5 | 2.5 | 45 | 0,29385 Kč | Množstevní slevy Od 1 ks 0,51423 Kč Od 1000 ks 0,36731 Kč Od 2000 ks 0,29385 Kč |
325344 ![]() | Pružný kolík OCEL černěno DIN1481 - 2,5 x 50 | 50 | 2.5 | 2.5 | 50 | 0,32127 Kč | Množstevní slevy Od 1 ks 0,56223 Kč Od 1000 ks 0,40159 Kč Od 2000 ks 0,32127 Kč |
325345 ![]() | Pružný kolík OCEL černěno DIN1481 - 3,0 x 6 | 6 | 3 | 3 | 6 | 0,18302 Kč | Množstevní slevy Od 2000 ks 0,18302 Kč |
325346 ![]() | Pružný kolík OCEL černěno DIN1481 - 3,0 x 8 | 8 | 3 | 3 | 8 | 0,18302 Kč | Množstevní slevy Od 2000 ks 0,18302 Kč |
325347 ![]() | Pružný kolík OCEL černěno DIN1481 - 3,0 x 10 | 10 | 3 | 3 | 10 | 0,18302 Kč | Množstevní slevy Od 1 ks 0,32029 Kč Od 1000 ks 0,22878 Kč Od 2000 ks 0,18302 Kč |
325348 ![]() | Pružný kolík OCEL černěno DIN1481 - 3,0 x 12 | 12 | 3 | 3 | 12 | 0,19366 Kč | Množstevní slevy Od 1 ks 0,33890 Kč Od 1000 ks 0,24207 Kč Od 2000 ks 0,19366 Kč |
325349 ![]() | Pružný kolík OCEL černěno DIN1481 - 3,0 x 14 | 14 | 3 | 3 | 14 | 0,19366 Kč | Množstevní slevy Od 1 ks 0,33890 Kč Od 1000 ks 0,24207 Kč Od 2000 ks 0,19366 Kč |
325350 ![]() | Pružný kolík OCEL černěno DIN1481 - 3,0 x 16 | 16 | 3 | 3 | 16 | 0,21549 Kč | Množstevní slevy Od 1 ks 0,37710 Kč Od 1000 ks 0,26936 Kč Od 2000 ks 0,21549 Kč |
325351 ![]() | Pružný kolík OCEL černěno DIN1481 - 3,0 x 18 | 18 | 3 | 3 | 18 | 0,21549 Kč | Množstevní slevy Od 1 ks 0,37710 Kč Od 1000 ks 0,26936 Kč Od 2000 ks 0,21549 Kč |
